Jak změřit ložiska?

Pokud potřebujete vyměnit ložisko nebo očekáváte výměnu ložiska, tak čtěte dál. Existuje několik zásad, jak takové ložisko správně změřit. Ložiska se ve většině případů měří až v případě jejich poruchy, což znamená, že se spěchá s identifikací typu a velikosti ložiska, aby bylo možné co nejrychleji objednat náhradní ložisko. To však může vést k použití nesprávného ložiska a následným problémům a vysokým nákladům za opravu stroje.

Měření ložiska však nemusí být nutně věda. Sestavili jsme pro Vás podrobný návod na měření ložisek, abychom Vám poskytli jistotu, že identifikujete a měříte Vaše ložiska tak, jak máte a s jejich výběrem následně byli spokojeni.



Kdy byste tedy měli měřit ložisko?

Jak jsme již zmínili s největší pravděpodobností budete měřit ložisko až po jeho selhání. Když se tak stane, budete muset rychle určit velikost a typ ložiska, než budete moci objednat nové.
U většiny ložisek jsou referenční čísla vyražena nebo vyryta laserem. V ideálním případě je nejjednodušší tato čísla znát. Bohužel se však čísla často setřou a jsou nečitelná. Pokud tedy už nejste schopni přečíst referenční číslo na boku vašeho ložiska, budete muset ložisko změřit, abyste určili jeho velikost.


Jaké rozměry potřebujete pro výměnu ložiska?

Pokud chcete správně zvolit nové ložisko, budete muset provést tři různá měření. Tato měření zahrnují:
  • Měření vnitřního průměru ložiska
  • Měření vnějšího průměr ložiska
  • Měření průměru šířky ložiska
Pokud také víte, jaký typ ložiska máte, například kuličkové ložisko SKF nebo jehlové ložisko, budete si moci pomocí těchto údajů a rozměrů u nás objednat nové ložisko.


Jak změřit velikost ložiska

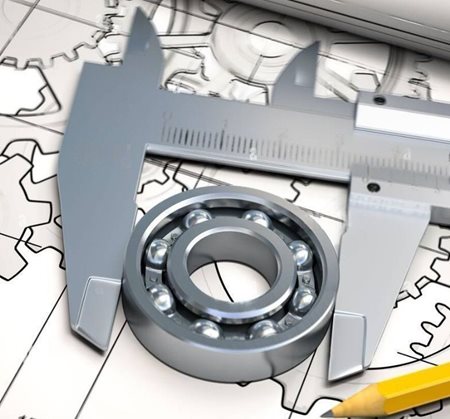

K měření velikosti ložiska budete potřebovat posuvné měřítko neboli lidově "šupléru". Jedná se o nejpřesnější a nejlepší způsob měření ložiska. Pokud ho nemáte k dispozici, je možné změřit ložisko pomocí kvalitního ocelového pravítka, ale pak je dobré měření několikrát zopakovat.



Přečtěte si dále, jak změřit jednotlivé části ložiska…


 Vnitřní průměr ložiska

Vnitřní průměr ložiska neboli průměr otvoru se uvádí v milimetrech. Chcete-li zjistit vnitřní průměr ložiska, musíte měřit od jedné strany vnitřního kruhu k druhé. Chcete-li změřit vnitřní průměr ložiska, zasuňte vnější kovadlinky posuvného měřítka do otvoru a otevřete měřítko, dokud se nesetká s vnitřním otvorem ložiska. Nyní můžete odečíst hodnotu na posuvce a zjistit tak rozměr vnitřního průměru.
Pokud nemáte posuvné měřítko, použijte kvalitní ocelové pravítko a pečlivě změřte vnitřní průměr ložiska. Tento postup zopakujte třikrát, abyste se ujistili, že je měření přesné.


Vnější průměr ložiska

Vnější průměr ložiska je měření celkového průměru ložiska v mm. Chcete-li zjistit vnější průměr ložiska, musíte měřit od jedné strany vnějšího kruhu k druhé. Přiložte čelisti posuvného měřítka k vnější straně ložiska a zavřete je, dokud se nesetkají s vnější hranou ložiska, avšak ne příliš těsně. Nyní můžete odečíst hodnotu. Stejně tak jako u měření vnitřního průměru když nemáte posuvné měřítko, můžete k pečlivému změření vnějšího průměru ložiska použít kvalitní ocelové pravítko. Tento postup byste měli rovněž třikrát zopakovat, abyste se ujistili, že je měření přesné.


Jak změřit šířku ložiska

Šířkou ložiska se rozumí šířka vnějšího kruhu v mm. Tu lze měřit stejným způsobem jako vnější průměr. Jednoduše umístěte čelisti posuvného měřítka kolem šířky vnějšího kroužku ložiska. Tak jako je uvedeno výše.


Výběr správného ložiska pro Váš stroj

Jakmile jste si jisti, že víte, jakou velikost ložiska potřebujete, musíte zjistit, který typ a značka ložiska je Vás nejvhodnější. S tímto krokem Vám rádi pomůžeme. Můžete se rozhodnout pro výměnu typu kus za kus, tedy vyměnit ložisko za přesnou náhradu stávajícího ložiska, pokud se však ještě vyrábí. Výměnu ložiska však vždy doporučujeme využít jako příležitost k zjištění, zda neexistuje ložisko, které je pro Váš stroj vhodnější a zajistí Vám efektivnější práci stroje a následné vyšší zisky.

Použití optimálních ložisek nejen že zlepší provozní vlastnosti Vašich strojů, ale může také zlepšit Vaši energetickou účinnost a pomoci zabránit předčasné výměně ložisek, která téměř vždy znamená přerušení nebo zastavení výroby. To vše povede ve výsledku k vyšší efektivnosti a finanční úspoře.



Rádi Vám poradíme s výběrem

Jsme certifikovaný zástupce renomovaných výrobců ložisek SKF , ZKL,  KINEX, INA, FAG v ČR, což je záruka originality produktů, vysoké kvality, zajištění kvalifikované montáže, demontáže a servisu. Ložiska naše společnost dodává již od roku 1992 a patříme mezi největší autorizované distributory průmyslových součástí v ČR.

Riziko nákupu padělků ložisek z neautorizovaných zdrojů je veliké, nakupujte u nás Vašeho regionálního autorizovaného distributora pro ČR.

K veškerému sortimentu ložisek nabízíme montáž naším vlastním servisním vozidlem, vybaveným špičkovým nářadím SKF pro montáž ložisek, mezi které patří například: indukční ohřívače SKF, stahováky, narážecí soupravy a další.

Stanislav Kysilko

Produktový specialista ložiska, MAPRO
+420 469 364 120
