VA 14 FPM SKF těsnění hřídelové

Popis produktu

V-kroužky jsou jedinečná celopryžová těsnění pro rotující hřídele. Celopryžové těsnění je opatřeno kuželovým těsnicím břitem, který je spojen s kroužkem pružným "kloubem".

V-kroužky se montují a otáčejí s hřídelí. Těsnicí břit v axiálním směru těsní vůči stykové ploše, která je kolmá k hřídeli. Kroužek je uložen na hřídeli
s přesahem a zajišťuje těsnicí břit v provozní poloze. V-kroužky lze roztáhnout a mohou být při montáži přetaženy i přes přírubu, což je velmi výhodné především při opravách. Mohou pracovat při kluzných rychlostech až do 8 m/s. Při rychlostech od 8 do 12 m/s musí být V-kroužky axiálně pojištěny.

V-kroužky jsou nabízeny v mnoha provedeních a rozměrech, které splňují požadavky většiny aplikací. V-kroužky jsou běžně vyráběny z nitrilkaučuku. Pro prostředí s vyššími teplotami nebo agresívními médii by měly být použity V-kroužky vyrobené z fluorkaučukové pryže.

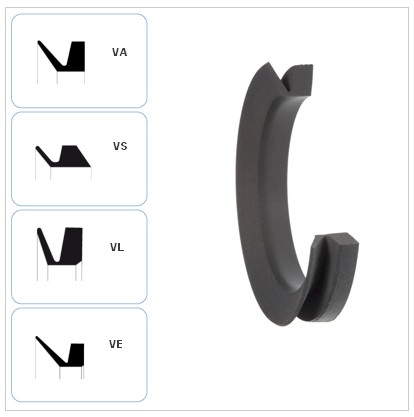

Řada VR

V-kroužky jsou nabízeny ve čtyřech standardních a ve dvou velkých velikostech pro náročné provozní podmínky.

• Provedení VR1(VA): Nejběžnější V-kroužek s normálním průřezem
  a rovným zadním čelem. Tyto kroužky jsou dodávány pro hřídele
  o průměru od 2,7 do 2 020 mm (0.11 až 80") ze skladu.
• Provedení VR2(VS): V-kroužek s normálním nízkým průřezem a zkoseným zadním čelem, avšak se širokým tělem, který zajišťuje spolehlivé upevnění na hřídeli. Tyto kroužky jsou dodávány pro nejběžnější průměry hřídelí od 4,5 do 210 mm (0.18 až 8.3") ze skladu.
• Provedení VR3(VL): V-kroužek s úzkým průřezem je určen pro kompaktní uložení nebo labyrintová těsnění. Tyto kroužky jsou dodávány pro nejběžnější průměry hřídelí od 135 do 630 mm (5.3 až 25") ze skladu.
• Provedení VR4(VE): V-kroužky se širokým průřezem jsou vhodné jako pomocná těsnění pro velmi náročné provozní podmínky, v nichž musí být hlavní těsnění chráněno proti vodě a/nebo pevným částicím nečistot. Umožňuje rovněž největší axiální posunutí. Tyto kroužky jsou dodávány pro průměry hřídelí od 450 do 2 010 mm (17.7 až 80") ze skladu.
• Provedení VR5: V-kroužek se širokým průřezem pro náročné provozní podmínky, který může být axiálně pojištěn na hřídeli standardní spojovací svorkou. Tyto V-kroužky jsou určeny především pro velká, vysokootáčková uložení, jako např. válcovací stolice a papírenské stroje. Vyžádejte si podrobné informace.
• Provedení VR6(VRME): Velkorozměrový V-kroužek pro velká zatížení a větší axiální posunutí, který může být axiálně pojištěn na hřídeli standardní spojovací svorkou. Tyto V-kroužky jsou určeny především pro velká, vysokootáčková uložení, jako např. válcovací stolice a papírenské stroje. Vyžádejte si podrobné informace.
